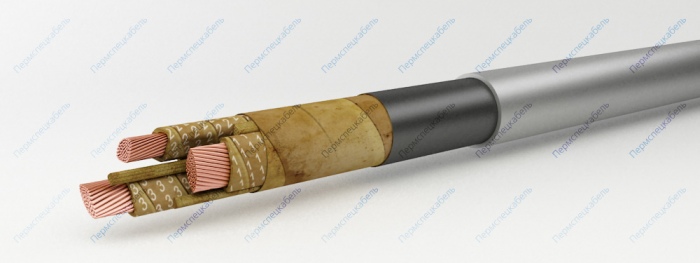

Кабели силовые с пропитанной бумажной изоляцией СГ-20

Элементы конструкции

1. Медная токопроводящая жила:
   • однопроволочная сечением 25-50 кв.мм – "ож"
   • многопроволочная сечением 25-800 кв.мм
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
   • цифровая: 1, 2, 3, 4
   • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
6. Оболочка из свинцового сплава, покрытая вазелином

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели предназначены для прокладки в блоках.

Срок службы кабелей — не менее 30 лет.
